串口屏选型及入门

机箱副屏大体有两种方案：

• USB/HDMI连接，使用AIDA64或厂家自研的软件显示
• 串口屏

第一种方案虽然易用，但不灵活，无法定制或定制困难。而串口屏虽然需要自己开发，但发挥空间更大。因此在企业级产品上建议使用串口屏。
串口屏的厂商也不少，各家开发方式也不同，在对比多家产品后，筛选出当前较为合适的一款产品。

注：本文非广告，本人也不需要收钱做水军。

淘晶驰X3 4.3寸系列触摸屏TJC4827X343_011系列，分三种规格——

• TJC4827X343_011 （无触屏）
• TJC4827X343_011R （电阻屏）
• TJC4827X343_011C （电容屏）

建议选择带触摸功能的，电容电阻都可以。

选择这个厂商的原因是，在对比了多家方案后，在多个维度进行考量，具体细节若有兴趣可以再写一篇分享。主要对比项有——

• 开发工具易用性、支持的控件多样性（代表技术实力）
• 开发工具最后更新时间（代表是否活跃）
• 文档详细度（代表认真做事的态度）
• 官网专业度和新闻更新频率（代表有专人负责企业内容）
• 产品销量（代表大众的认可）

基于以上维度的综合对比，才有了淘晶驰方案的最终确定。

---

它的网店除了裸屏，还有调试套装（电源+电源板）、喇叭、TF卡等配件。这些是非必需的。以下简单介绍电源+电源板。

• 电源：该串口屏使用5V DC，与USB口电压匹配，所以不需要另配电源输入。只要保证你的电脑USB口正常即可。
• 电源板：实际上就是USB转TTL（串口）的板子（以下简称下载器）。这类板有多种，主要是以芯片区分，常见的有：
  • CH340（南京沁恒。优点是便宜、稳定，缺点是波特率不能设高）
  • CP2102（Silicon。优缺点跟CH340差别不明显）
  • FT232（FDTI。优点是稳定且波特率可以设置较高，缺点是与前二位差别也没那么明显）
  • PL2303（台湾Prolific。不建议，Windows会提示你产品已停产，需要手动装驱动）

综上，除了PL2303，其他三款随便买一个。另外建议选择不带USB-A的那种，可以选择自己焊输入或者是带micro母口，这样更方便接主板上的USB。
以上3种方案，Windows10/11均免驱动，Linux只要不是很老的发行版也都免驱。Windows识别串口为COM1、COM2等，Linux识别为/dev/ttyUSB0、/dev/ttyUSB1等。
以上任意一种下载器都是三五块钱包邮的事儿，不必纠结。

---

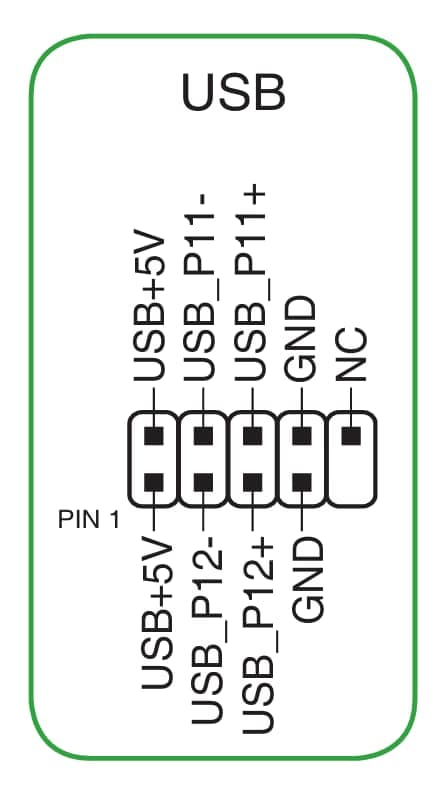

接下来介绍连接方式。建议从主板的USB2.0针脚引出4根线连接下载器。一般而言，USB2.0针脚定义如下：

可以看到，主板USB2.0针脚包含两组2.0口（各四线），随便引出其中一组即可。按照：电源+、数据-、数据+、电源-的顺序，接到下载器的输入口。
下载器的输出口有4针或以上，我们只取4只引脚即可，分别为：电源+、RX、TX、电源-，与串口屏对接方式为：

    电源+ ---> 电源+
    RX ---> TX
    TX ---> RX
    电源- ---> 电源-

---

淘晶驰串口屏的开发工具名为“USART HMI”，还算好用，唯一现在感觉不太爽的是，内置的可视化控件只有进度条、波形和指针，非常迫切需要的饼图、折线图等，它是没有的。

关于串口屏开发，官方资料已经够多了。下回分享一些细节，也可以把几个工程共享出来，不过需要整理，需要一点时间。
本篇就到这里吧，一篇简介，对入门者应该有一点帮助。
